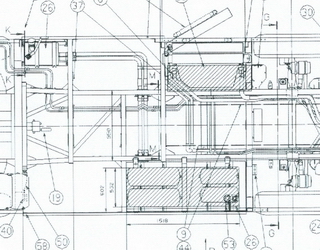

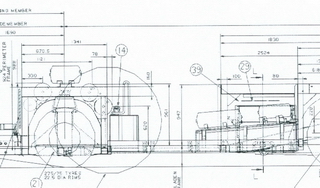

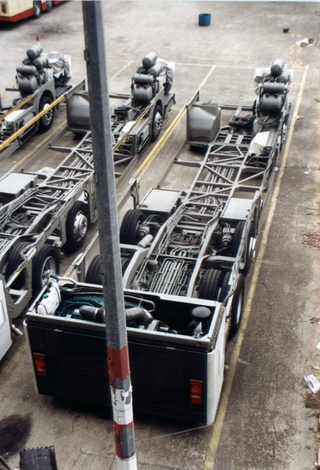

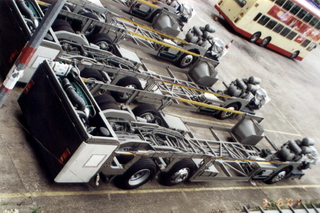

(上圖)從左邊車陣的設計草圖可見,重新編排風缸山之後,4 個風缸分佈在左前軸的前後兩端,另外 4 個搬到左邊油缸上方,1 個維持放在右前軸上,最後 1 個就放在駕駛室旁邊的地台 [1]。此外,可以留意底盤中軸及尾軸的側架斜向前伸至左邊的油缸及右邊的水箱,相信是為油缸及水箱提供保護抵禦撞擊力。

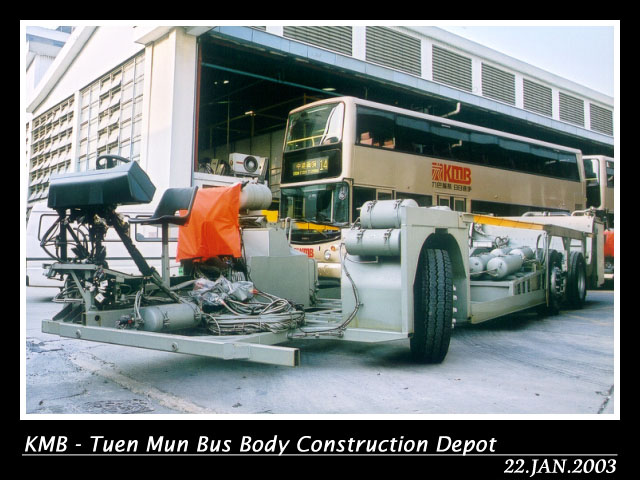

[1]︰經編輯搜尋於網上找到三軸 10.6 米超級富豪奧林比安底盤相片,惟基於版權所限請 按此 瀏覽,相片來自香港汽車網絡快線(原頁面)。從這幅相片可以更清楚看到駕駛室旁邊地台的風缸,左右前軸上共 5 個風缸以及在左中軸前油缸上的 4 個風缸合共 10 個。 |

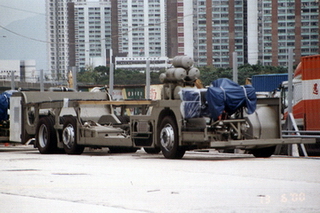

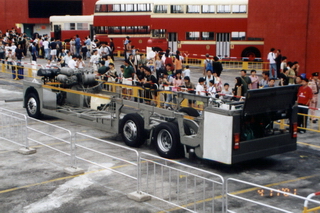

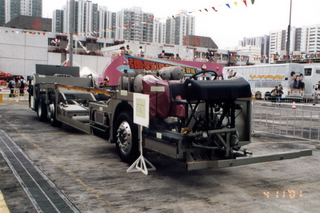

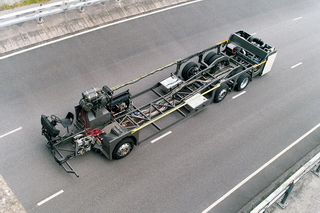

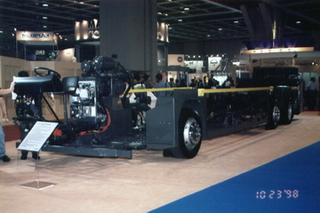

由底盤可見,10.6 米底盤在前段以至中段均與 12 米底盤有顯著差別,底盤中段更是經過重新設計,只有中軸、尾軸及引擎所在的底盤尾段仍然保留與 12 米底盤相同的設計及佈局。作出這些改動之後,右邊車廂才騰出半節車窗左右的低地台空間作為輪椅停泊區。

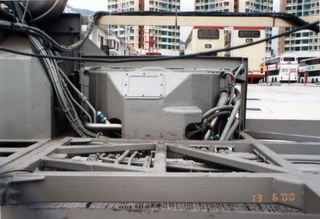

但在富豪廠方千方百計壓縮底盤組件佔用的空間時,底盤中段的設計給了車身設計師一道難題。由於右中軸前的水箱高度過高,令車廂不能單以升高一級便將水箱收藏在座位下方;左中軸前的油缸搭上風缸後同樣出現過高問題。這意味著下車門至中軸之間的區域將不能夠裝設九巴慣常的前向式座位設計,必須裝設面對面的直排式座位。
值得留意的是,由於中軸前方的底盤側架是斜向搭建,讓車廂設計在裝上直排式座椅後,靠近車尾的 1 張座椅需要稍微提升高度。若將整排座椅高度一併提升的話,這又會使靠近下車門的座椅離地過高。原本車廂中間的低地台通道在兩邊直排式座椅加上預留的放腳位後,通道闊度進一步收窄,使這款低地台底盤搭建車身後,內部看起來相當怪相,也只能說富豪以至車身設計方面在這款車型上經已扭盡六壬,才能有這樣的成果。 |
